Mulino a sfere planetario raffreddato ad aria
Applicazioni
Il mulino planetario a sfere criogenico viene utilizzato principalmente per la macinazione ultrafine alle basse temperature richieste dai materiali. Rispetto al raffreddamento artificiale con azoto liquido, il mulino planetario a sfere ad aria fredda è molto più semplice e pratico da utilizzare, oltre a consentire un risparmio sui costi e un basso consumo energetico.
Video
Panoramica
Il mulino planetario a sfere criogenico è una combinazione di mulino planetario e impianto di refrigerazione. La maggior parte dei materiali viene riscaldata durante la macinazione ad alta velocità a causa dell'attrito o di reazioni esotermiche, che possono portare a cambiamenti nelle proprietà fisiche e chimiche dei materiali e produrre effetti di macinazione negativi. Il mulino planetario a sfere a bassa temperatura viene utilizzato principalmente nei processi di macinazione di materiali che richiedono un rigoroso controllo della temperatura.
Principio di funzionamento
Il mulino planetario a sfere criogenico è dotato di quattro serbatoi di macinazione a sfere installati su una tavola rotante. Quando la tavola rotante ruota, l'asse del serbatoio compie movimenti planetari e le sfere nei serbatoi macinano e miscelano i campioni ad alta velocità. Il prodotto può frantumare e miscelare vari prodotti di diversi materiali e granularità con metodi a secco o a umido. La granularità minima della polvere macinata può arrivare fino a 0.1 mm.
Caratteristica/Vantaggio

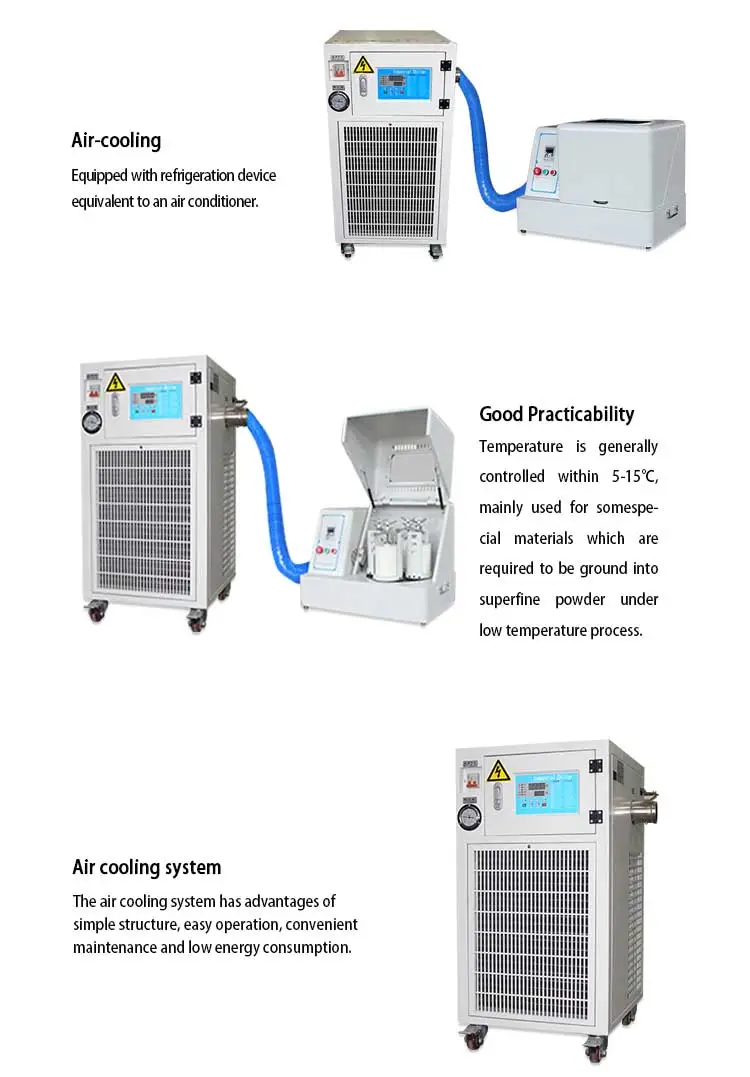

Il mulino a sfere planetario criogenico (a bassa temperatura) è una combinazione di mulino planetario e dispositivo di raffreddamento ad aria. Il principio di refrigerazione compressa per il condizionamento dell'aria viene applicato al dispositivo di raffreddamento ad aria. Il calore generato dalla macinazione può essere rapidamente rimosso tramite un ciclo di raffreddamento ad aria. In base alla differenza di temperatura ambiente, la temperatura dello spazio di macinazione a sfere può essere controllata entro 5-15 °C. Questo tipo di mulino a sfere viene utilizzato principalmente per la macinazione ultrafine dei materiali in base ai requisiti della tecnologia a bassa temperatura. Il dispositivo di raffreddamento ad aria presenta i vantaggi di una struttura semplice, un funzionamento semplice, una manutenzione agevole e un consumo energetico ridotto.
1. Adatto per materiali che richiedono una macinazione ultra fine a bassa temperatura.
2. Struttura semplice.
3. Funzionamento facile.
4. Manutenzione conveniente.
5. Basso consumo energetico.
Scheda dati
Scheda tecnica del mulino a sfere planetario Tencan
| Modalità Drive | Trasmissione a ingranaggi |
| Modalità di funzionamento | Per ogni macinazione si possono utilizzare due o quattro barattoli. |
| Capacità massima per i materiali | Meno di 1/3 del volume di ogni barattolo Capacità massima totale: meno di 1/3 del volume totale dei barattoli |
| Dimensione feed | Materiali morbidi e croccanti ≤ 10mm Altri materiali duri ≤ 3mm |
| Granularità di output | La granularità più piccola può essere raggiunta a 0.1μm |
| Rapporto di velocità di rotazione | 1:02 |
| Tempo massimo di funzionamento continuo | 72 ore |
| Materiali dei barattoli disponibili | Acciaio inossidabile 304, acciaio inossidabile 316l, zirconia, nylon, PU, Ceramica di allumina (corindone), PTFE, Agata, Carburo di tungsteno |
Osservazioni: Il mulino a sfere planetario criogenico è una combinazione di mulino a sfere planetario e dispositivo di raffreddamento ad aria, che può essere dotato di mulino a sfere planetario verticale, mulino a sfere planetario orizzontale, mulino a sfere planetario completamente direzionale.
Tabella 1 Parametri tecnici per mulino a sfere planetario criogenico
| Modello numero: | Tensione | Potenza | Velocità di rotazione | Rumore |
| XQM-1(C) | 220V-50Hz | 0.75KW | 70-670 giri/min | Meno di 60 dB |
| XQM-2(C) | 220V-50Hz | 0.75KW | 70-670 giri/min | Meno di 60 dB |
| XQM-4(C) | 220V-50Hz | 0.75KW | 70-670 giri/min | Meno di 60 dB |
| XQM-6(C) | 220V-50Hz | 0.75KW | 70-670 giri/min | Meno di 60 dB |
| XQM-8(C) | 220V-50Hz | 1.5KW | 70-580 giri/min | Meno di 60 dB |
| XQM-10(C) | 220V-50Hz | 1.5KW | 70-580 giri/min | Meno di 60 dB |
| XQM-12(C) | 220V-50Hz | 1.5KW | 70-580 giri/min | Meno di 60 dB |
| XQM-20(C) | 380V-50Hz | 4.0KW | 50-430 giri/min | Meno di 65 dB |
| XQM-40(C) | 380V-50Hz | 5.5KW | 40-390 giri/min | Meno di 68 dB |
| XQM-60(C) | 380V-50Hz | 7.5KW | 40-260 giri/min | Meno di 68 dB |
| XQM-100(C) | 380V-50Hz | 11KW | 40-260 giri/min | Meno di 68 dB |
Tabella 2 Parametri tecnici per mulino a sfere planetario criogenico
| Modello numero: | Controllo della velocità | Peso netto | Dimensioni nette |
| XQM-1(C) | Controllo di frequenza | 93kgs | 750 * * 470 564mm |
| XQM-2(C) | Controllo di frequenza | 93kgs | 750 * * 470 564mm |
| XQM-4(C) | Controllo di frequenza | 93kgs | 750 * * 470 564mm |
| XQM-6(C) | Controllo di frequenza | 93kgs | 750 * * 470 564mm |
| XQM-8(C) | Controllo di frequenza | 150kgs | 900 * * 600 640mm |
| XQM-10(C) | Controllo di frequenza | 150kgs | 900 * * 600 640mm |
| XQM-12(C) | Controllo di frequenza | 150kgs | 900 * * 600 640mm |
| XQM-20(C) | Controllo di frequenza | 330kgs | 1200 * * 750 920mm |
| XQM-40(C) | Controllo di frequenza | 468kgs | 1400 * * 850 1160mm |
| XQM-60(C) | Controllo di frequenza | 900kgs | 1600 * * 990 1250mm |
| XQM-100(C) | Controllo di frequenza | 1250kgs | 1750 * * 1140 1330mm |
